双向直流电源

更新：2019-5-13 15:26:55 点击：

品牌：
型号：

产品介绍

山杰双向直流电源概述

EVWB系列双向直流测试电源专为新能源电动汽车行业的电机控制器、驱动电机、整车测试而开发。采用四象限PWM整流、双向BUCK变换、纯数字化控制等核心技术开发，具有能量双向流动、100%能量回馈、精度高、瞬态特性迅速、转换效率高、对电网污染低、通讯接口丰富、保护功能强大等主要特点。
双向直流测试电源适用于电动汽车用电机及其控制器、电动汽车动力总承系统等领域产品的前期研发、后期型式试验、可靠性测试，以及生产线产品出厂测试。
满足国标《GB/T18488.1-2015-电动汽车用驱动电机系统_第1部分：技术条件》；《GB/T18488.2-2015-电动汽车用驱动电机系统_第2部分：试验方法》；《GB/T29307-2012电动汽车用驱动电机系统可靠性试验方法》中测试项目对电源的使用要求。

原理介绍

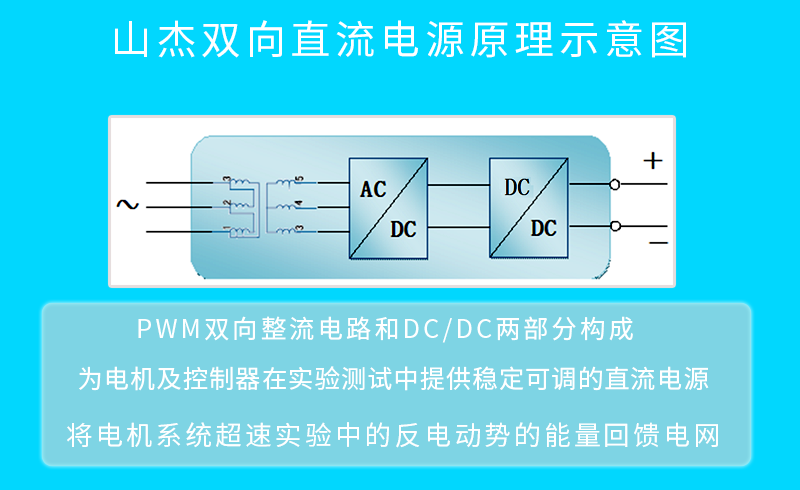

双向可回馈直流测试机电源的核心电路由PWM双向整流电路和DC/DC两部分构成，既可以为电机及控制器在型式、性能、耐久等实验测试中提供稳定可调的直流电源动力电，又可以将电机系统超速实验中的反电动势的能量回馈电网。

产品特点

♦ 采用四象限控制技术，全功率范围内能量双向流动，可在电动汽车电机测试时将反向电流回馈电网，节能高效。
♦ 具有恒压、恒流、恒功率多种输出模式。
♦ 瞬态响应迅速，≤5ms。
♦ 采用高速数字控制技术，输出精度达到0.1%。
♦  采用PWM整流技术，功率因素>0.99，输入谐波<3%，效率大于93%。
♦  采用七寸触摸屏，操作、显示便捷。
♦ 具有多种通讯接口，可实现远程操作、无人值守以及嵌入测试系统。
♦ 内部器件采用LEM、英飞凌等国际品牌，设备可靠性高。
♦  采用模块化设计，设备后期维护简便。
♦ 采用一体式散热通道设计，温升低、运行可靠性高、使用寿命长。

产品功能

1.双向直流电源运行功能
全功率范围内能量双向流动，满足以下运行曲线。具有恒压、恒流、恒功率三种运行模式，可以设置输出电压、电流、功率的运行参数。

2.紧急停止功能
具有紧急停止功能，在出现类似电机失控等紧急状况时，可通过按下操作面板上的急停开关紧急停止电源输出，避免对客户的设备造成损坏。
3. 自诊断和保护功能
具有输入（缺相、过压、欠压）、直流母线过欠压保护、输出过欠压，输出过流，过热，输出短路保护、IGBT过流保护等丰富的保护功能，能够实时监测各项运行参数，在异常情况下自动诊断并快速切断主电路，避免对内部器件造成损坏。
4. 自放电功能
具有输出端自放电功能，在产品停止输出后，可在10S内将输出端的电压降至安全电压以下。
5. 通讯功能
标配RS485通讯功能，可选配以太网、CAN通讯功能。能够与PC连接实现远程操作、无人值守以及嵌入测试系统。可通过通讯接口实现产品启动、停止、设置运行参数等操作，并可实时查询电源的运行状态、运行参数值、报警信息。
